电脉冲产生模块(100ps~25ns)

------KY-PG系列

产品特点

l脉冲宽度软件可调

最窄可达100ps

上升/下降时75ps

调节范围100ps~25ns

l输出幅度软件控制

典型0~1.5V,最大可达5V

l抖动<10ps RMS

l外部触发

l触发阈值可调

lDC 5V供电

lUSB通信

l模块、台式封装

应用领域

l光脉冲产生

l量子通信系统

l半导体测试

l微波光子学

产品简介

KY-PG系列脉冲产生模块是一种外部触发、超窄脉宽的脉冲产生模块,最窄可达75ps的上升/下降时间以及可程控调节脉冲范围的特点,使之成为驱动脉冲抽运光纤系统以及射频应用(包括调制、相移和谐波产生)中种子激光器和电光调制器的理想选择,也可以应用于量子通信系统、半导体测试、时域器件的表征与建模等方面。

性能参数

参数

数值

触发Trigger

上升沿触发

50Ω阻抗

DC耦合

最大输入电压±3.3V

SMA接口

触发阈值

-2.5V~+2.5V,程控

触发信号幅度

0.25Vpp~5Vpp

触发方式

外部触发

脉冲宽度Pulsed Width

100ps~25ns

脉冲输出Output

SMA接口

差分输出

典型0~±750mV @50Ω

AC耦合

脉冲重频Rate

0-20MHz

上升/下降时间Rise/fall time

75ps10%~90%

抖动Jitter@RMS

Typ.<5ps,Max<10ps

供电Power Supply

DC 5V @500mA

控制Control

USB,可选RS232

外形尺寸

模块

150×125×20mm

台式

240×300×90mm

测试曲线

电脉冲产生模块    电脉冲产生模块

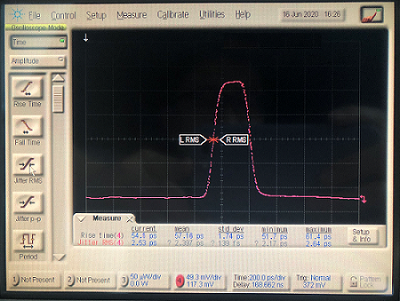

1 上升时间及抖动                            图2 200ps脉宽测试图

电脉冲产生模块      电脉冲产生模块

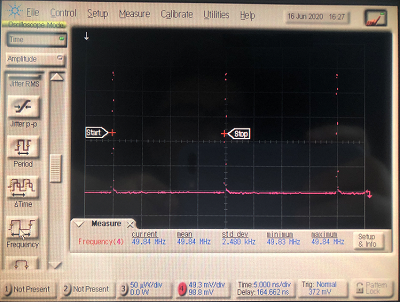

3 1.5ns脉宽测试图                          图4 50MHz重复频率测试图

机械尺寸及接口说明

电脉冲产生模块
